Easymatrix106CSProfessional die cutting, creasing and embossing

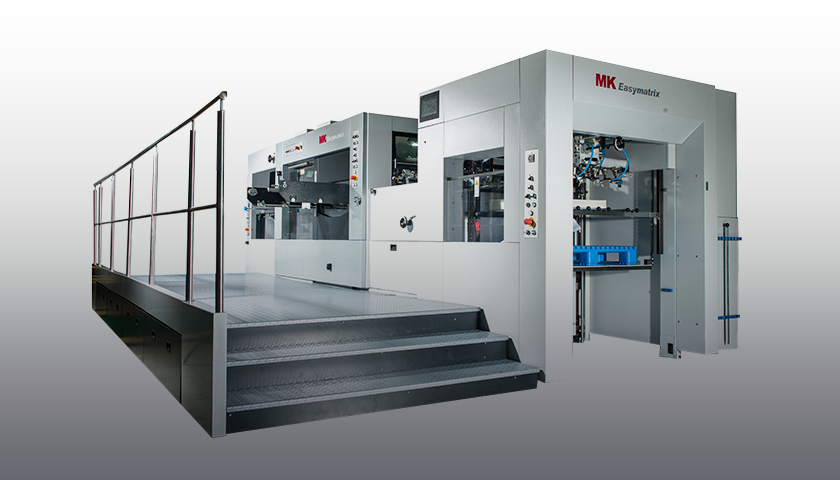

Easymatrix106CS

Easymatrix106c/cs自動平盤打抜機/自動平盤打抜機+ストリッピングは7700枚/時の打抜速度と最大用紙サイズ1060mmまで適用できる機械です。高い生産効率及び低い生産コストを実現します。本機械は90-2000g/㎡の厚紙に適用するほか、4mm以下の段ボールにも簡単に対応できます。Easymatrix106c/csの高精度作業は更に便利かつ高効率の生産プロセスを提供することができます。ブランキングの必要がなければ、打抜生産作業に最適な機械です。

Easymatrix106c/csはお客様のニーズに合わせて迅速に切り替えることができ、完全なパッケージ印刷を提供することができます。自動化により人為的なエラーを減らすことができます。印刷テンプレートの高速交換と簡単な操作は全面的な効率を向上させることができます。

特徴

ノンストップフィーダー

ノンストップフィーダー

  • 強力サッカーフイーダー
  • 高速位置固定と微調整可能機能
  • 紙積み電動左右調整装置
  • 機械式二枚検知装置
給紙テーブル

給紙テーブル

  • 押し/引き兼用横見当
  • シングルポイントクラッチ調節
  • 光学モニターに付4つの前見当
  • 見当システム
  • 用紙減速システム
打抜セクション

打抜セクション

  • 電動圧力調整構造(260トンまで)
  • 打抜チェース及び抜き型空圧式ロック装置
  • 抜き型調節機構
  • 見当システム
ストリップ部

ストリップ部

  • 見当システム
  • 位置調整機構
  • テスト用紙取り出し装置
  • 電気式用紙監視システム
排紙部

排紙部

  • ノンストップ排紙
  • 空圧式サンプリング装置
  • 補正機能付きカウント装置
  • 位置決め付用紙サイズ調整

テクニカルデータ

テクニカルデータ Easymatrix106CS
最大用紙サイズ 1,060mm × 760mm
最小用紙サイズ 400mm × 360mm
最大打抜サイズ 1,045mm × 745mm
グリッパーマージン 9~17mm
紙厚範囲 紙の重量
紙の厚み

90~2,000g/m2(厚紙)
0.1~2mm 厚紙
≦4mm(段ボール)
打抜精度 ≦±0.075mm
最大打抜圧 2.6MN
最大打抜速度 7,700s/h
フィーダーパイル(木製パレット含む) 1,150mm
デリバリーパイル(木製パレット含む) 1,000mm
メインモーター電力 11KW
規定電力 8KW
最大電力 16.9KW
エアー消費量 0.6~0.7MPa, >0.37m3/min
機械寸法(ペダルプレートを含む) 6,177mm(L)× 4,160mm(W)× 2,100mm(H)
機械総重量 約17トン
