Diana EyeProfessional inspection, creasing and embossing
パッケージの世界は活発で、そのため変化も早くなっています。薬品業界へ供給しているパッケージ印刷会社はコードや追跡システム及び偽造保護に関する新たな規定への対応に直面しており、お客様からはより高い品質要求や100%の管理を求められています。高級品分野では、新たな装飾技術でパッケージデザインへの限りない可能性が広がっていると同時に、成長市場となっております。箔やニスの加工は以前には化粧品パッケージに限られていましたが、現在では携帯電話、コーヒーカプセルやCDカバーにも見られまた広告印刷業界にも見られます。
しかし印刷ショップはどのようにしてこれらの新しい挑戦に対処し、完璧な品質を供給できているのでしょう。シングルカートン検査の新しく、そして巧みな方法を印刷会社へ提供するカギは以下の通りです。
・不良品の著しい減少
・訴訟費用やお客様からのクレームの予防
・均一の品質を裏付ける資料
・お客様の要求に対する安心

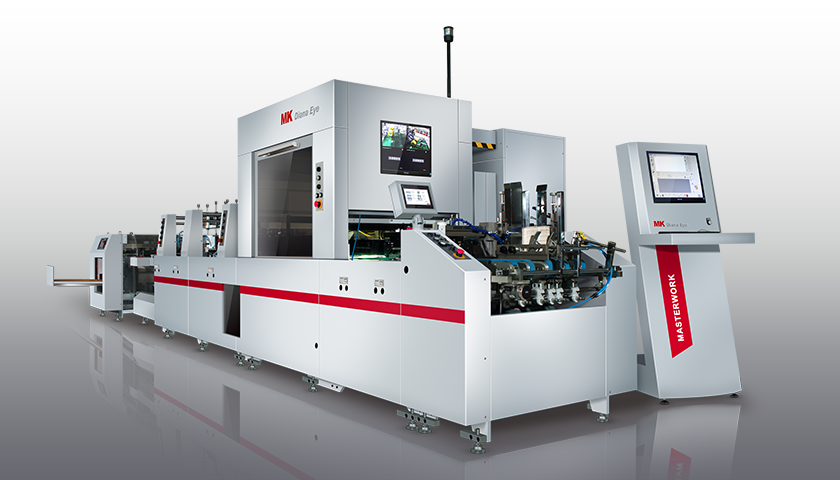

マスターワーク社のDiana Eye 42/55は全てのブランクスイメージ全体をまさに100%コントロールする本格的なソリューションです。120,000枚/時までの競争力のある生産速度で、商品がフォルダーグルアーに流れる前に検査を実行します。
インテリジェントなユーザーソフトウェアは異なる検査精度レベルを設定でき、最先端のカメラ技術の組み合わせと独自の光源によって下記の検査を可能にします。
・印刷イメージ
・ホット/コールド箔の転写
・エンボス加工
・ホログラムイメージ
・ニス加工パターン
・金属加工表面
・1次元/2次元コード
インラインイジェクターは全ての不良ブランクスを傷つけることなく除去します。そのため除去されたブランクスをゴミ箱に捨てる必要はありません。それらは手動で再度ソートするか、Diana Eye自体でより広い公差を使うことで「再検査」するチャンスがあります。
420mm又は550mmタイプがあり、Diana Eyeは小さな直線タイプのカートンからプレゼンテーションフォルダーや封筒などの大きなフォーマットのものまで、幅広い製品を安全に流すことができます。
マスターワーク社のDiana Eyeはハイデルベルグ社が販売代理店となっており、グローバルなスペアパーツ物流とその有名なシステムサービスネットワークにより、印刷会社は投下資本から最高のパフォーマンスを得ることができます。
特徴
ブランクス除去装置
- 不良ブランクスを傷付けること無く除去するインライン除去装置
- 不良ブランクスの再ソート又は再検査が可能
- 品質を損なうことなく、廃棄物を最小限に抑えます
光源
- 独自の光源ドーム
- 4種類の異なるイルミネーションモードを適応可能
- アルミニウムの囲いにより、エアーブロワーなしで光源の温度を一定に保つ
- 光の明暗度を調節可能
カメラ
- 新LED照射技術との組み合わせによる上部からの検査用4Kカラーカメラ
- ローアングル検査用反射システム
- 背面検査用8K白黒カメラ
- 重要な領域の検査用の高解像度エリアカメラ
検査部
- 安全かつ安定したブランクス搬送のためのサクションベルト
- 上部に4つのカメラ、2つのエリアカメラ、1つの背面カメラまで増設可能なスペース/li>
- カメラの改良部品の取り付けが簡単
- アクティブLEDへの眺めからスクリーンユーザーへの暗い窓
オペレーターインターフェース
- 15インチスクリーンの操作画面
- ティーチングプロセスによりセットアップが簡単
- 閾値設定の可視化
- 挑戦的なアプリケーションのための高度な設定の可能性
イメージ処理
- GPU+CPUコンピューターで莫大なイメージデータを高速データ処理
- マスター及びスレーブソリューション
- 改良部品の組み込みが簡単
テクニカルデータ
| テクニカルデータ |
Diana Eye |
| Processable material |
Diana Eye 42 |
| Diana Eye 55 |
|
90 - 650 g/m2 cardboard |
| 90 - 650 g/m2 cardboard |
| Max.speed |
Diana Eye 42 |
| Diana Eye 55 |
|
200 m/min - 300 m/min |
| 200 m/min |
Max.output
(e.g.90mm long small format package) |
Diana Eye 42 |
| Diana Eye 55 |
|
80,000 s/h - 120,000 s/h |
| 80,000 s/h |
| Max.sheet size |
Diana Eye 42 |
| Diana Eye 55 |
|
420 × 350 mm |
| 550 × 500 mm |
| Max.sheet size |
Diana Eye 42 |
| Diana Eye 55 |
|
70 ×70 mm |
| 90 ×90 mm |
カメラデータ
| カメラデータ |
Diana Eye |
| Pixel |
4K Color camera RGB |
| 8K mono camera B/W |
| Area Camera RGB |
|
4K |
| 8K |
| 1.2 M |
| Camera line rate |
4K Color camera RGB |
| 8K mono camera B/W |
| Area Camera RGB |
|
40 k/s |
| 80 k/s |
| 45 fps |
| Resolution at 420 mm/200 m/min |
4K Color camera RGB |
| 8K mono camera B/W |
| Area Camera RGB |
|
0.1 × 0.1 mm |
| 0.05 × 0.05 mm |
| 0.04 × 0.04 mm |
| Resolution at 420 mm/300 m/min |
4K Color camera RGB |
| 8K mono camera B/W |
| Area Camera RGB |
|
0.1 × 0.15 mm |
| 0.05 × 0.05 mm |
| 0.04 × 0.04 mm |
| Resolution at 550 mm/200 m/min |
4K Color camera RGB |
| 8K mono camera B/W |
| Area Camera RGB |
|
0.13 × 0.13 mm |
| 0.07 × 0.07 mm |
| 0.04 × 0.04 mm |
▼Prinect
ポストプレスの統合
- 印刷製品の製造過程全体の自動化及びコントロール
- 製品データの正確な収集のおかげにより迅速で明確な工程
- 交換及び停止時間の大幅な削減
- チャートや一覧表による機械効率に関する明確な評価
▼サービス契約
価値の維持そして最大限のパフォーマンスのために
- サービス契約は安全・安心を提供すると同時に、フルコスト管理の利益及び簡単な管理を供給します。
- 高度な訓練を受けた技術者によるサービス
- オリジナル部品の専用使用
- 機械への投資資本の保護
- 高いリセールバリューの維持
